「未来の製造環境を創る一歩。オリオン機械のドレンマスターＮＥＯが、油分処理の新たなスタンダードを提供します。究極のクリーンを手に入れましょう！

標準で、処理水油分濃度3mg/L以下を実現！

ドレン処理装置「ドレンマスターＮＥＯ」

製造現場で使う圧縮空気由来の油分を処理する装置のコンパクトモデル。
圧縮空気を除湿する際などに生じる水分に油分が含まれ、処理水の排出には油分の濃度規制がある。企業の環境意識の高まりなどを受けて処理能力を強化した新モデル。
「ドレンマスターＮＥＯで、油分処理の新時代が始まります。」

高性能処理槽

• 標準で、処理水油分濃度3mg/L※以下を実現
  新開発の処理槽を採用し、全国一律の排水基準5mg/L※を余裕をもってクリア。
  都道府県が定める上乗せ排水基準にも対応可能です。
  ※ 水質汚濁防止法による（ノルマルヘキサン抽出物質）


使いやすさアップ

• 処理槽は簡単交換、リユース
  吸着材の入った処理槽は、蝶ネジと、ワンタッチ継ぎ手からチューブを外すだけで、水垂が少なく短時間で簡単に交換可能。
  【お願い】交換済の処理槽は必ずオリオン機械にご返送ください。使用済みの吸着材は適切に廃棄処分し、処理槽は洗浄してリユースします。


• 確認槽
  本機正面にあり、目視で容易に処理水の透明度が確認できます。


多様な使用環境に対応

• 寒冷地仕様
  内蔵されたファンヒータが、本機内部の温度※を検知して自動で運転しドレンの凍結を防止。
  ※ 本機内部の温度が5℃以下で運転
  使用周囲温度範囲 -10〜40℃、 単相 AC200Vが必要です。


• 屋外仕様
  アクセサリー（別売品）の防雨カバーを用いれば、屋外設置が可能。防雨カバーの四隅にはファスナーがあり、点検時のアクセスが容易。


• キャスタ付をラインナップ
  スリムな形状と併せて、キャニスター付仕様をお選びいただければ、前後・左右の移動も簡単。設置場所を選びません。
  ※ キャスタ付き： DPS-150-H-G2（G2が付いた品番がキャニスター付仕様になります。）

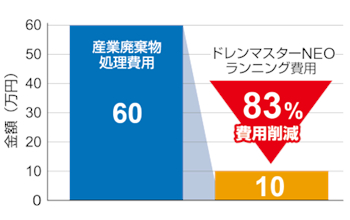

ランニング費用の大幅削減

型式	DPS37	DPS75	DPS150
総処理量 L	27,500	55,000	110,000
ランニングコスト 円/L	4.8	4.3	4.2

※ 75kWエアーコンプレッサ用、産業廃棄物処理費用25円/L、ドレンマスターNEOランニング費用（吸着材費用）4.3円、DPS型、油分濃度150mg/L時として計算

ドレン処理装置推奨配管図：

仕様

※1.ドレン平均油分濃度150mg/Lの場合の理論値です。
※2.電源は定格電圧の±10%以以内としてください。
※3.ピーク通電時のみ。

外形図(単位:mm)

アクセサリー(別売品)

ドレントラップ噴きっ放し 警報ユニット 【ご購入はこちらから】	活性炭式低濃度化ユニット 【ご購入はこちらから】	防雨カバー 【ご購入はこちらから】
