水滴・固形物除去用スーパードレンフィルター(圧縮空気清浄器)「DSF1000」用交換エレメント

エレメント型番	EDS1000	適用フィルター型番	DSF1000-1 DSF1005	必要本数	1 1

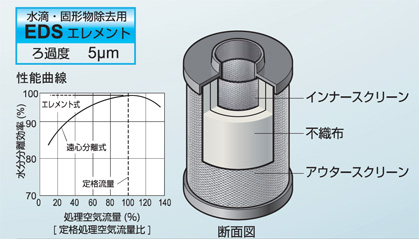

交換エレメント「EDS」の内部構造。水滴・固形物除去用・ろ過度 5μm。

EDS1000はオリオン機械スーパードレンフィルターDSF1000-1 用のエレメントです。

エレメント交換の目的

• フィルターの目詰まりにより、圧損（圧力損失）が大きくなると、余分に動力が必要となります。 基本的に、約 0.1MPa の圧損で 7〜8％程度の電気料金が余分にかかります。換算して、約 0.07MPa の圧損で 5〜6％程度の電気料金が余分にかかる計算になります。
• あまりに目詰まりがひどいと、フィルターが破れ、コンタミネーション（ゴミ）が配管などに入って取り除くことが困難になります。

エレメント交換時期の目安

• エレメント取付後、最長 1 年で定期的に交換して下さい。 交換時期は、使用される環境により、1 年より短い期間（数か月）の場合もあります。
• エレメントライフインジケータ（オプション品又は付属品）を取付けた場合は、ランプが点滅し始めたら新品のエレメントと交換して下さい。＊エレメントライフインジケータは電池を装着してから約 1 年で、ランプ点滅を始めます。
• QSQ 付属フィルターは本機のエレメント交換ランプが点灯したら、新品のエレメントと交換して下さい

補足

• エレメント交換時はエレメントライフインジケータの電池も新品と交換して下さい。
• 差圧計（オプション品または付属品）を取付けた場合は、1 年が経過していなくても指針が 0.045〜0.07MPaの範囲（DSF は 0.02MPa）になったら新品のエレメントと交換して下さい。 差圧が上昇していない場合でも 1 年経過した場合は新品のエレメントと交換して下さい。
