オリオン ファインドライヤー MD15
〜無電源で手軽に圧縮エアーの除湿が可能です〜
製品の特長
- 小型で軽量・省スペース(当社冷凍式エアードライヤー比)
設置スペースで約1/5、質量で1/10
- 除湿状態の確認ができる露点インジケータ付です。(特許)
- 無振動・無排熱・ドレンの発生がありません。
仕様
| 型 式 |
MD15 |
使
用
条
件 |
使用流体 |
|
圧縮空気
|
| 使用圧力範囲 |
MPa |
0.20〜0.85
|
| 入口空気温度 |
℃ |
-20〜55(凍結なきこと)
|
| 周囲温度 |
℃ |
-20〜55(凍結なきこと) |
標
準
性
能 |
周囲温度 |
℃ |
30 |
| 入口空気温度 |
℃ |
28 |
| 入口空気水蒸気含有量 |
|
28℃飽和(凝縮水不含) |
| 入口空気圧力 |
MPa |
0.69 |
| 入口空気量 |
L/min |
120 |
| パージ空気量 |
L/min |
14 |
| 出口空気量 |
L/min |
106 |
| 出口空気露点 |
℃ |
大気圧下−10以下 |
主
要
寸
法 |
製品寸法(Ｗ×Ｄ×Ｈ) |
mm |
82×54×175 |
| 入口口径 |
|
Rc 1/4 |
| 出口口径 |
|
Rc 1/4 |
| パージ空気出口口径 |
|
Rc 1/8 |
| 製品質量 |
kg |
0.4 |
| インジケータ |
|
正常動作時青色 |
|
塗装色 |
ヘッド |
|
マンセル No.5PB4／6.5(ブルー) |
| ケース |
|
マンセル No.Ｎ−7.0(グレー) |

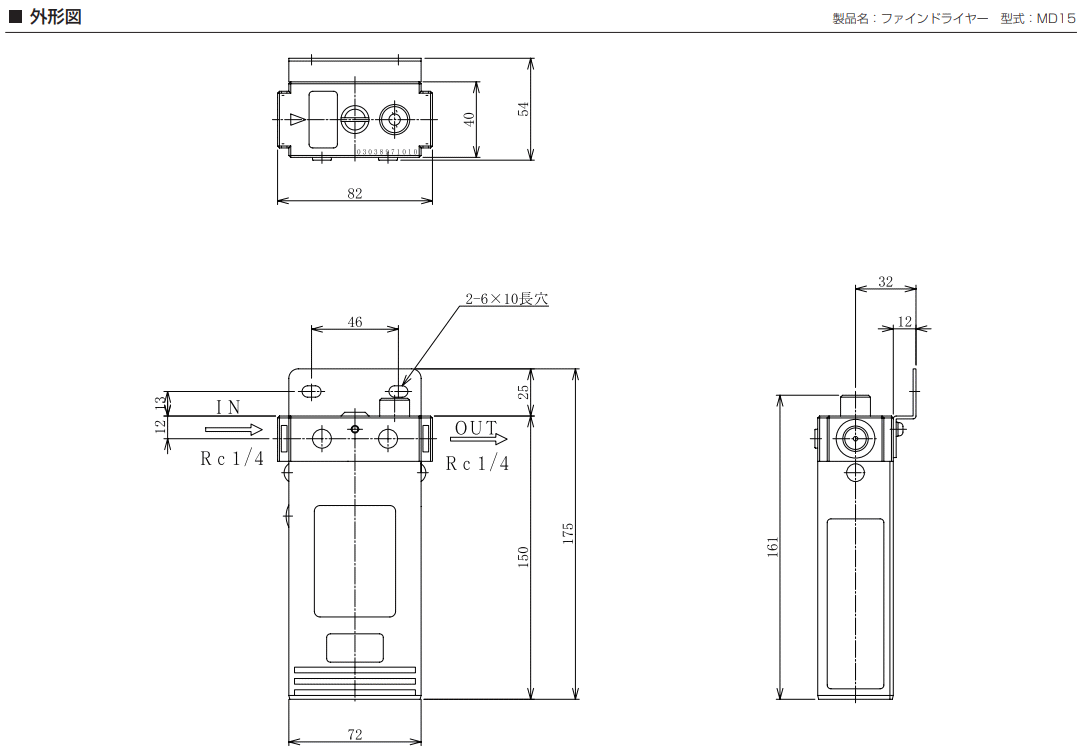

| 添付図面 |
外形図 ３−Ｋ００３２−２ |
| 備 考 |
| 1. |
腐食性ガス、有機溶剤等化学薬品の混入空気及びその雰囲気中での使用不可 (別途問い合わせ) |
| 2. |
入口圧縮空気は水滴、油分、ゴミを除去のこと |
| 3. |
給油式コンプレッサ仕様の場合はコンプレッサ吐出側にオイルミストセパレータ設置のこと |
| 4. |
パージ空気は配管による外部排出も可能 |
| 5. |
空気量は圧縮機の吸い込み状態に換算した値(大気圧32℃，75％) |
| 6. |
保証値については別途問い合わせ |
|
製品保証
| 1.保証期間 |
お買い上げ後、1年間 |
| 2.保証内容 |
(1)代替部品と輸送料。
(2)修復工賃及びサービスマン移動費用。
(注)日本国内で使用する場合に限ります。
|
| 3.適用除外項目 |
(1)点検交換部品(点検時の消耗状態に応じて交換する部品)、
指定交換時期が保証期間内の定期交換部品(指定時期に定期的に交換する部品)。
(2)取扱不注意、誤った使用・管理による故障。
(仕様範囲外、取扱説明書以外での使用。異常な環境条件での使用等)
(3)火災、浸水、落雷、異常電圧等、不慮の災害による故障。
(4)不当な修理、改造に起因する故障。
(5)使用中に生じた傷等の外観の変化。
(6)故障に起因する二次損害。
(製品を使用できなかったことによる損失、不便さ、商業損失等の付随的 または結果として発生する損害等)
(注)故障、事故等が生じた場合は、必ず機種名、製造番号を販売店へご連絡ください。
|
|
・[品番]商品名
|
[MD15]
オリオン ファインドライヤー MD15
|
|
・商品価格
|
56,100
円/
（うち消費税額5,100円）
|
|
・規格
|
仕様： 会員特別価格あり。
定価：
納期：お問い合わせ下さい。
|
|
・在庫
|
在庫あり
|
|
・カテゴリ
|
ORION機械 ファインドライヤー
|
|
|
|
