オリオン ファインドライヤー MD75-AF
〜無電源で手軽に圧縮エアーの除湿が可能です〜
製品の特長
- 小型で軽量・省スペース(当社冷凍式エアードライヤー比)
設置スペースで約1/5、質量で1/10
- 除湿状態の確認ができる露点インジケータ付です。(特許)
- 無振動・無排熱・ドレンの発生がありません。
仕様
| 型 式 |
MD75-AF |
使
用
条
件 |
使用流体 |
|
圧縮空気
|
| 使用圧力範囲 |
MPa |
0.20〜0.85
|
| 入口空気温度 |
℃ |
5〜55
|
| 周囲温度 |
℃ |
5〜55 |
標
準
性
能 |
周囲温度 |
℃ |
30 |
| 入口空気温度 |
℃ |
28 |
| 入口空気水蒸気含有量 |
|
28℃飽和(凝縮水不含) |
| 入口空気圧力 |
MPa |
0.69 |
| 入口空気量 |
L/min |
398 |
| パージ空気量 |
L/min |
80 |
| 出口空気量 |
L/min |
318 |
| 出口空気露点 |
℃ |
大気圧下−10以下 |
主
要
寸
法 |
製品寸法(Ｗ×Ｄ×Ｈ) |
mm |
216×82×270 |
| 入口口径 |
|
Rc 1/2 |
| 出口口径 |
|
Rc 1/2 |
| パージ空気出口口径 |
|
Rc 1/4 |
| 製品質量 |
kg |
2.0 |
| インジケータ |
|
正常動作時青色 |
|
塗装色 |
ヘッド |
|
マンセル No.5PB4／6.5(ブルー) |
| ケース |
|
マンセル No.Ｎ−7.0(グレー) |
|
ミクロミスト
フィルタ
|
濾過度 |
μm |
0.01 |
| 捕集効率 |
％ |
99 |
| 標準装備品 |
|
オートドレン式ドレンコック、ボールガード |
| 添付図面 |

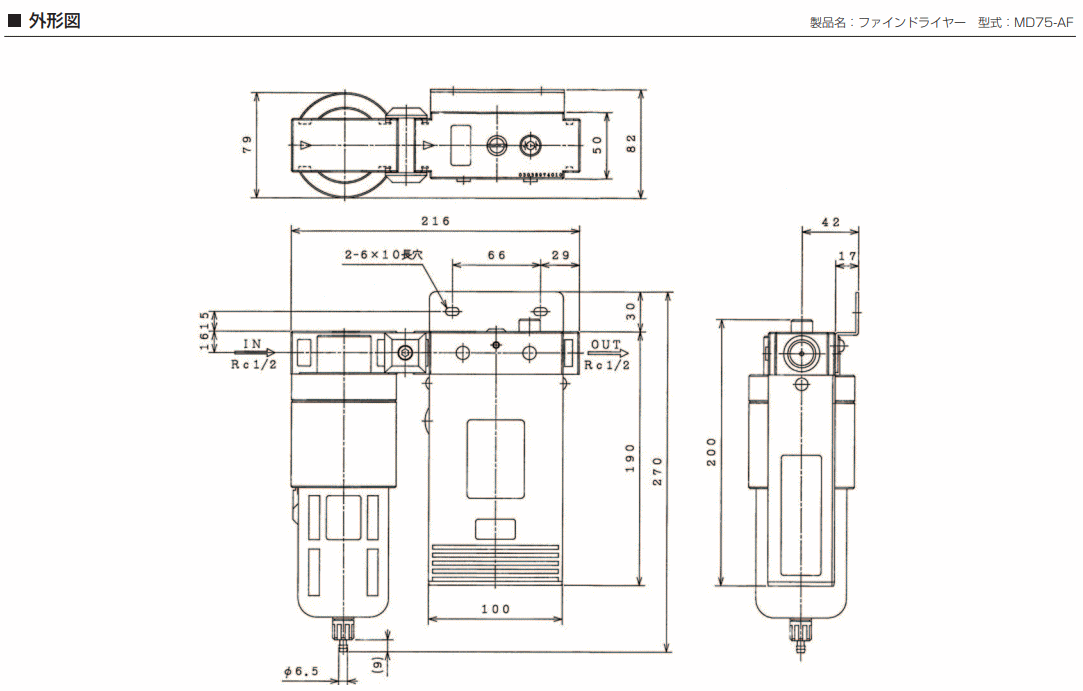

外形図 ３−Ｋ００３１ |
| 備 考 |
| 1. |
腐食性ガス、有機溶剤等化学薬品の混入空気及びその雰囲気中での使用不可 (別途問い合わせ) |
| 2. |
ミクロミストフィルタのエレメントは定期交換必要 |
| 3. |
パージ空気は配管による外部排出も可能 |
| 4. |
空気量は圧縮機の吸い込み状態に換算した値(大気圧32℃，75％) |
| 5. |
保証値については別途問い合わせ |
|
製品保証
| 1.保証期間 |
お買い上げ後、1年間 |
| 2.保証内容 |
(1)代替部品と輸送料。
(2)修復工賃及びサービスマン移動費用。
(注)日本国内で使用する場合に限ります。
|
| 3.適用除外項目 |
(1)点検交換部品(点検時の消耗状態に応じて交換する部品)、
指定交換時期が保証期間内の定期交換部品(指定時期に定期的に交換する部品)。
(2)取扱不注意、誤った使用・管理による故障。
(仕様範囲外、取扱説明書以外での使用。異常な環境条件での使用等)
(3)火災、浸水、落雷、異常電圧等、不慮の災害による故障。
(4)不当な修理、改造に起因する故障。
(5)使用中に生じた傷等の外観の変化。
(6)故障に起因する二次損害。
(製品を使用できなかったことによる損失、不便さ、商業損失等の付随的 または結果として発生する損害等)
(注)故障、事故等が生じた場合は、必ず機種名、製造番号を販売店へご連絡ください。
|
|
・[品番]商品名
|
[MD75-AF]
オリオン ファインドライヤー MD75-AF
|
|
・商品価格
|
142,560
円/
（うち消費税額12,960円）
|
|
・規格
|
仕様： 会員特別価格あり。
定価：
納期：お問い合わせ下さい。
|
|
・在庫
|
在庫あり
|
|
・カテゴリ
|
ORION機械 ファインドライヤー
|
|
|
|
